30. Dízelmotor a vázában!

2012.03.19. 22:16 plzltn

Szóval, mint kiderült, a villanyaknál sikerült kifelejteni azt a lehegesztést. Már az is elegendő volt, hogy a műhelyajtó küszöbén döccent egyet a 2 centis szintkülönbségen. Összecsuklott, s mire visszaráncigáltuk a műtőasztalra, menthetetlenné vált, szét kellett vágni teljesen a nyakat. Viszont most már lényegesen egyszerűbb volt a meglévő vázhoz beállítani újfent az 56 fok villaszöget, a függőlegest, és az egyéb paramétereket.

plzltn: DSCF0018

És ha már mértünk, akkor megmértük az utánfutást is. 17 cm jött ki. Nem sok egy kicsit? Mindegy, a gyakorlat megválaszolja ezt.

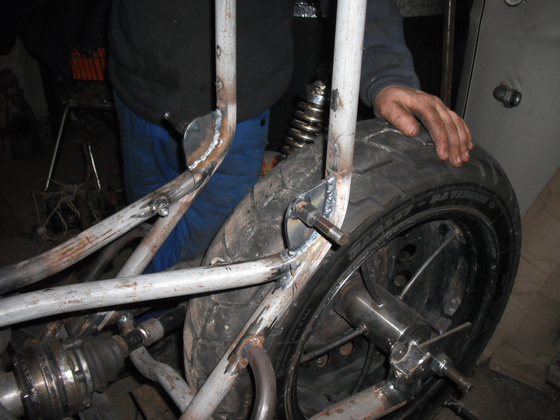

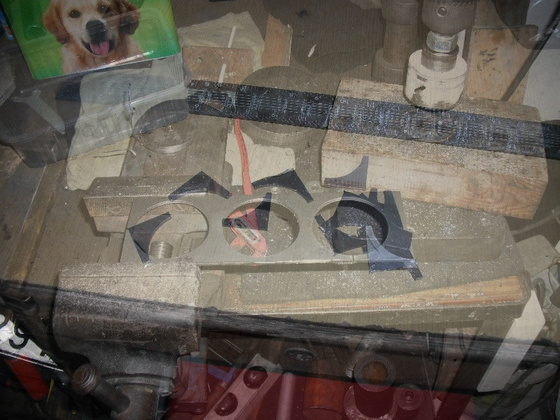

Aztán, hogy ilyen ne fordulhasson elő a váz más részén se, készítettem otthon korona fúróval olyan formákat, amiből vágható lett egy csomó kis háromszögszerű (belül íves) lemezke, amit a csőtalálkozásokba hegesztettünk.


plzltn: duplakép13 14 vetitve

Így aztán a hátsó teleszkópok felső rögzítési pontját kivéve Csabi lehegesztett mindent. Lényegében fél napig csak fénylett az AWI. Én igyekeztem nem belenézni, de tettem vettem a műhelyben. Fel-alá menet kerülgettem a helység közepén hegesztő Csabit, miközben az ív szórt fénye mindenképpen érte a ruhával nem takart testrészemet. Főként az arcomat. Otthon este mondja az asszony, rosszul vagyok? Olyan furán nézek ki. És tényleg nem éreztem magam jól, szédültem, enyhe hányinger mellett.  A fejem is „ferde” lett…

plzltn: DSCF0037

Lehet abban valami, hogy még a helységben sem szerencsés tartózkodni, ahol hegesztenek. Csabi másnap mesélte, hogy a munkahelyén hozzám hasonlóaz járt a kollégája, aki az egész nap hegesztő Csabinak háttal ült ugyanabban a helységben. Fel sem álltak, mégis a fehér falakról érkező szórt ívfény UV tartalma hasonlóam kicsinálta a kollégát. Szabályos leégés az eredmény.

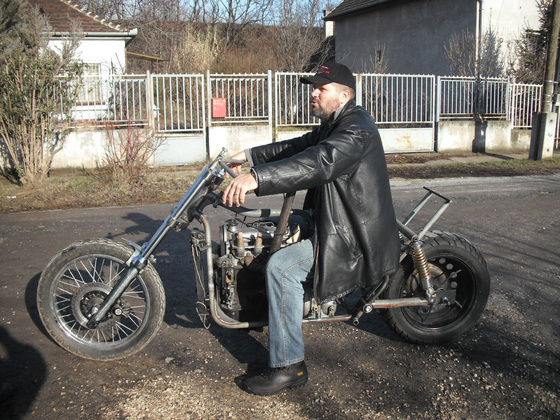

Na de másnapra minden helyrejött, én is meg a motor is. Muszáj is volt, mert látogatóba vártuk Mackót, az Onroad főszerkesztőjét. Ki is toltuk a fényre a vasat. Már csak azért is, mert a gyakorlatban, az utcán, a kanyarban is szerettük volna látni a hatását a nem egyformán elforduló kormánynak. Csak tologattuk egymást a földutca kereszteződésében, aztán ment a tanakodás az eredményen.


Mackó felvetette, miért baj az, ha aszimmetrikus a hűtő elhelyezése? Áttolhatnánk kicsit a sapkamentes oldalra, ahol több hely van a villakiflinek. Végül is abban maradtunk, ha végleges helyre kerül a blokk (mint ahogy most csak egy-egy csavaron billegett a főtengely és a váltótengelynél fogva, ahogyan korábban a kalodában is rögzítettem a billentésmérésnél), akkor még akár sok-sok milliméter is maradhat elől, amibe hátrébb ültethető a ventilátor, és a hűtő is. Akár elég is lehet. Tehát majd ha eljön az ideje.


plzltn: DSCF0038

Futottunk még egy kört a hátsó teleszkópok ügyében is. Illetve én kettőt. Szemezgettem a Jawa telókkal, kérdezgettem a Jawa közeli szakikat, hogy mennyire kemény? De nem sok derült ki, talán csak azt sejtették velem, valamicskével erősebb az MZ-jénél. Ez ugyan önmagában bíztató, de már csak egyetlen vásárlásba mertem belemenni. Egy Yamaha XS 360-éra tettem le a voksomat. Középnehéz motor abból a korból, amikor még volt anyag a termékekben.

Autóztunk Csabival érte 150 km-t oda-vissza, de összességében nem lett veszteséges az út. Ugyanis Csabi elkezdve készülni az utánam következő projektjére ( Fiának, Olcsinak egy gokart-homokfutó szerűség lett beígérve), keresgetett olcsó robogót annak motorblokkja miatt.

plzltn: XT90GK

 Solton a telóárusnál megláttunk a kertje hátuljában egy Jog-ot Nem is indult a berugó szalajtása miatt, nem is volt túl szép állapotba, cserébe nem is volt drága.

plzltn: DSCF0678

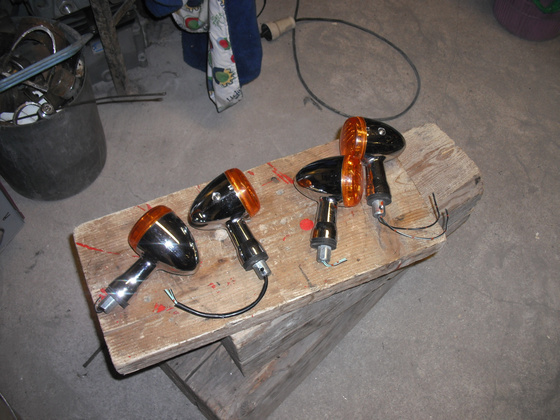

 És kivásároltuk még az eladót 4 db műanyagházas, hibátlan krómozású újszerű indexéből. Ugyan nem voltam 100% határozott, de azt láttam rajtuk, hogy különbet a boltban sem kapok. Formára meg tökéletesen beillettek a vizionált kész motor összképébe ezek az indexek.

Viszont a teleszkópok ismét csak nem lettek jók. Az a helyzet állt elő, hogy a legerősebb fokozatában kellő nagyságú ellenálló erőt képviseltek a rugói, de a rugóút annyival rövidebb lett az összenyomott állapottól, hogy simán sikerült ráugrásokkal elérni a teljes összenyomott állapotot. Szóval kényelmes, de alkalmatlan működés lett vele az eredmény.


Hogy lesz ez a hátsó rugózás megoldva?...

Az én másik köröm a Hardtail Choppers nevű motorépítő műhelybe vezetett. Na, ők nem olyan gányolók, semmi pénzből szögelni akarók, mint én otthon a sufniban. Vérprofi szakműhely, drága szerszámokkal, drága végtermékkel, amik közt profik táncolnak. Igazából tanácstalanságomban és mellette a kíváncsiságomtól vezérelten, meg egy kérdéssel mentem be hozzájuk. Először beszélgettünk a hátsó teleszkópokról, amikor élőben megpillantva egyet, fedeztem fel, hogy nekem pont ugyan olyanom van, mint amit ők gyakran alkalmaznak az átépítésekhez, katalógus termékként. Fel is ültem az egyik ilyen telóval szerelt vasra. Hát az sem nagyon akart rugózni, de azért több játékkal bírt, mint nekünk otthon. A különbség a dőlésszögben volt. Mondta is a srác, ha jobban megdöntöm, nálam is javulni fog a helyzet. Ezek nem kényelemre termett darabok, de szépek. És különböző hosszúságban kaphatók. Amiből kiderült, a leghosszabbak egyikét sikerült szereznem, miközben nekem van a legkevesebb helyem. Kínáltak is nekem egy rövid változatot használtban 35000-ért. De ezt a volument nem telóra költöttem náluk. Megvettem a dízelmotorhoz a fajlagosan mért eddigi legdrágább alkatrészt, a hátsó sárvédőívet 38 tallérért. És azt mondták, ez egy nagyon jutányos, tavalyi ár. Most a katalógusokban 45 felett jár.

Ez úgy történt, hogy Csabi fűzött, had ne kelljen neki domborítani. Meg tudná csinálni, de nagyon nehéz munka, és angol kerék is kellene hozzá, aminek építése még csak tervezve van a későbbi jövőben –mondta. Beadva a derekam, ezért is mentem még a fent említett motorépítő műhelyben. Kicsit körül akartam járni az árakat e téren. Miután ennél jobb árat tényleg nem találtam máshol sem, másnap visszamentem érte. 2 mm-es anyagból készült a mi kerékátmérőnkre. Csak a szélességét kellett igazítania Csabinak egy kis betoldással a sík felületű részén. Erről készítettem pár diát.

A formára vágást majd későbbre tervezzük, amikor a motornak már lesz összképe, amihez igazodni, illetve amit érdemben formálni lehet a sárvédő formájával. A Hardtail Chopperes srác azt tanácsolta, inkább háromszor dolgozzak valami kartonpapírból való próbavágásokkal, mint egyszer elrontsam nekiesve a flexszel.

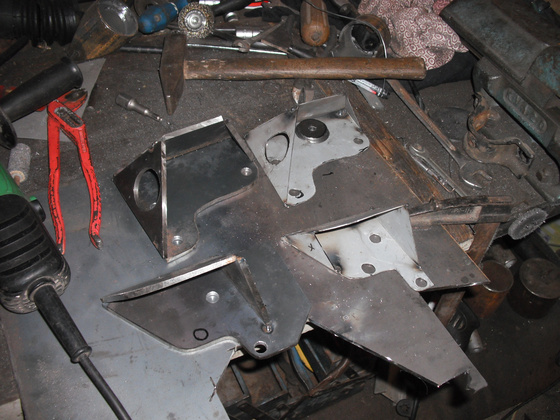

A motortartó bakoknál megoldódott a billentés kérdése. Csabi nem sokat vacakolt, felrakatott mindenféle súlyokat oldalra, -ahogy én is tettem korábban. Ráülve addig húzatta velem oldalra, míg szubjektív alapon éppen egyensúlyban nem érezte. Itt jó lesz –mondta, és bejelölte a pozíciót. A bakok viszont nálam otthon készültek, ugyanis nála csak a mintát készítettük el vékony lemezből ollóval. Hétköznap délutánonként otthon készítettem el 5-ös anyagból, amit aztán Csabi hétvégén nála csak lehegesztett a felhasználás előtt.


plzltn: DSCF0065

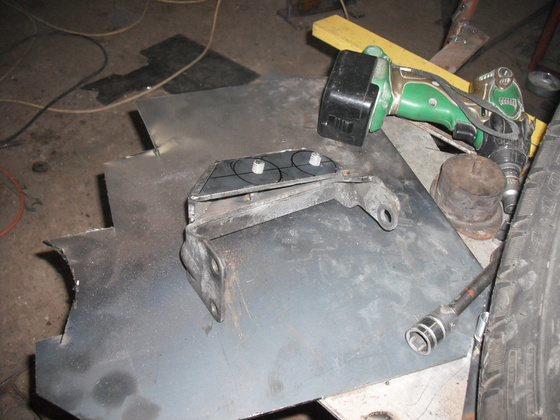

 A harmadik, elülső bakkal már jobban megdolgoztunk. Az elbillentett motor miatt leejtőssé vált felületet vissza kellett építeni egyenesre, hogy a választott gumipogácsák függőleges terhelést kapjanak.

plzltn: DSCF0076

A gumibakok Skoda 100-ból származnak, illetve az első két kisebb gumipogácsa általános célú tömeggyártott termék a dMZ-nél már megismert GuMetáll-tól.

A következő hétvégére nagyon fel kellett szívni magunkat. Mivel tekintélyes késésben vagyunk a motorépítéssel. Egyrészt valamikor réges-régen volt egy elképzelésem, hogy tavaszra elkészül a vas. Értelme ennek, hogy így nem menne rá a nyaram a motorépítésre, vannak jobb helyek is nyáron a műhelynél. És hát Csabi karácsonykörnyéki tippje is oda van már, miszerint január végére elkészülünk nála a vázzal. Így több hetes késések közepette elhatároztuk, következő hétvégén hajtunk, aztán jutunk, ahova jutunk. Én mindenképp kikölcsönzöm az utánfutót, az utolsó nap, vasárnap költözünk. Végül is mi munka van még hátra? A hátsó sárvédőt kell rögzíteni valahogy, a hátsó rugóstagra kell megtalálni a megoldást, az ülés mögötti vázrész eldolgozása várat magára, az elkészült motortartó bakok vázoldali részét kell a helyszínen kialakítani, és ha belefér, akkor a hátsó ülés kérdése lenne még, esetleg a tank. Bár az utóbbiakkal otthon is elvacakolhatok, és ha van lepontozott megoldás, akkor Csabi áthozva az AWI-t, véglegesítheti azt.


plzltn: DSCF0119

Kényszerűen maradva a Harley telónknál, azt találtuk ki a kérdésre, hogy a profik javaslatának megfelelően annyira előre billentjük a felső végét, amennyire csak fizikailag lehetséges. Felkanyarítottuk az ülés mögötti vázcsövet, képezve így egy kanyart a tartófülek számára, s egyben a leendő háttámlának is irányt adva a csővel.


plzltn: DSCF0127

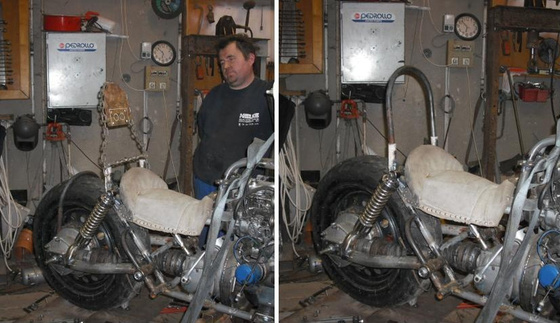

Háttámlának melegen lehajtottunk egy vastagfalú „gőzcsövet”,  ami pont folytatása lehet a váznyúlványnak. Odarakva a leendő helyére valami olyan látvány tárult elénk, amire azonnal elővettük az unalomig lejáratott (GS-ről származó) láncos támlát. Megállapítottuk, még mindig az mutat jobban. Pedig azt SOHA!


plzltn: háttámlaösszehasonlítás

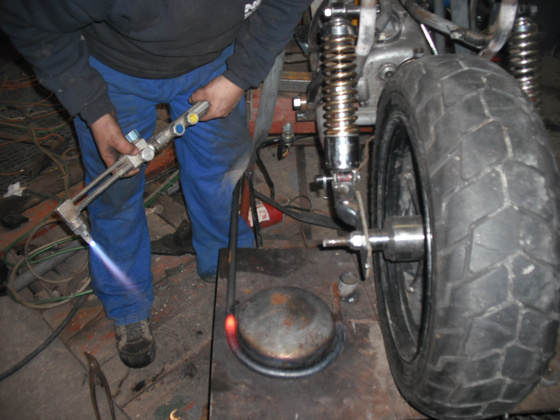

Viszont ahogyan az első kép szerint a lehajtott gőzcső pihen a hátsó keréken, az meghozta az ötletet a sárvédő tartójának kialakítására. Egy olyasmi keret kell nekünk, amit a rugós tagoknál lent rögzítünk valahogy. Akkor ez a keret is együtt mozog a kerékkel, és ha elég erősre sikerül a kötése, akkor esetleg a hátsó ülést is még meg tudja tartani. Vagyis akkor mehet rá az Izsről származó önrugós tányérülés, amit le-fel szerelhetőnek alakíthatnánk ki. Így nem kellene ott „éktelenkednie”, csak azon kevéske üzemidőben, amikor valaki azt rajta ülve el is takarja. Ennek a keretnek követve a kiszélesített sárvédőnket, szintén szögletesnek kell lennie 90 fokok + egyenes szakaszok. Végül csak lehajtani és a rögzítését kialakítani maradt időnk, a sárvédő hozzá rögzítése már rám maradt, majd itthon.

Azért az utolsó napon lezavart rohammunkában is maradt időn (és kedvünk) egy kis bolondozásra. Beszélgetés közben szó kerekedett a tükörről. Hogy hogyan, nem tudom, de jött egy gondolat, a tükörnek is az általunk kitalált formájú „D” betűalaknak kellene lennie. Azt tükörből elég nehéz vagy költséges lenne legyártatni, keretezni, hát legyen agyonpolírozott saválló anyagból. Kérdeztem Csabit, létezik ilyen?


Mire előkapott egy konkrétan tükörnek használt ilyesmit. Csőhegesztéseknél használják, ha a fal közelében kell a cső hátulját hegeszteni, ahova a kéz fér csak be, a fej nem. Igaz, az megint csak nem az amatőrök tudása, tükörből fordítva hegeszteni? Csak próbálja ki bárki a cipőjét bekötni egy tükörből…

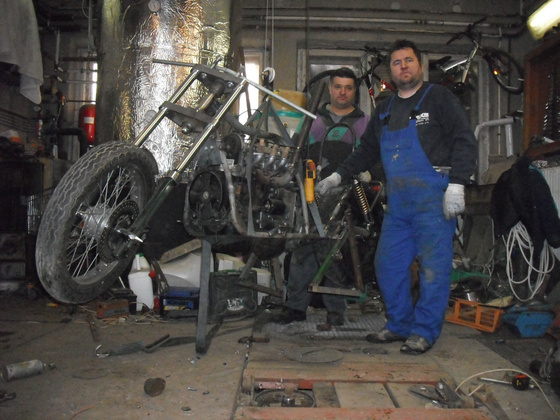

Készítettünk egy közös képet búcsúzóul, pont úgy, mint ahogyan érkezéskor is tettük.

plzltn: DSCF0273

Amit aztán tettekben is véghezvittünk, számot vetve az eltelt 7-8 hét élményével, mérlegével, eredményével. De ami a leglényegesebb összefoglalója az eltelt időnek, hogy a motor a saját vázában gördült ki a műhelyből. Stabilan, magabiztosan!!!


Na! Kis lépés ez az emberiségnek, de óriási nekünk!
